机器视觉光源照明技术以及应用——明暗视场几何学案例



机器视觉光源在机器视觉系统中,起着重要的作用,直接影响到图像的质量和机器视觉系统的稳定、可靠性能。根据不同的应用,需要构建不同的明暗视场,以达到观察以及检测的目的。

下面普密斯POMEAS光学(www.pomeas.cn)将分享在机器视觉系统中几种常见的机器视觉光源类型构建明暗视场。

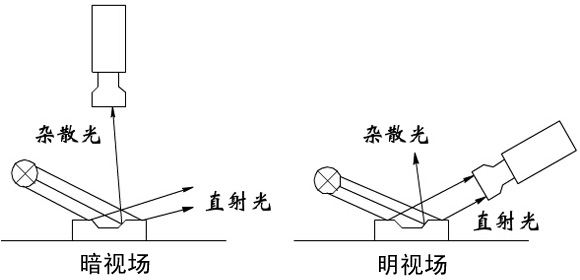

机器视觉光源照明技术明暗视场原理图



一、部分明视场
  1、机器视觉光源类型:环形光源,点光源,条形光源
  2、要求:没有WD限制(仅有强度需求的限制)。
  3、什么时候用:不反光表面;面光;可以当暗视场光用。

二、暗视场
  1、机器视觉光源类型:低角度环形光源,条形光源。
  2、要求: • 光源必须靠近物体;
            • 灯的尺寸大;
            • 照射点尺寸的限制;
            • 可能受环境光影响;

 3、什么时候用:不反光面;表面/局部;边缘;通过透明部分。

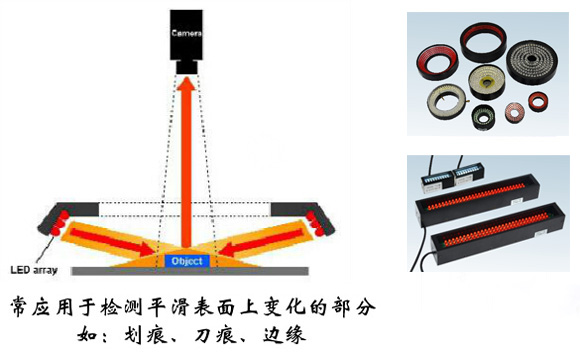

机器视觉光源暗视场原理图
三、漫射圆顶(完全明视场)
  1、机器视觉光源类型:圆顶,平面。
  2、要求: • 灯靠近物体;
            • 灯的尺寸大;
            • 相机靠近灯;
            • 照射点尺寸(最佳)是光源内部直径的1/2;
  3、什么时候用:反光;弯曲的表面;环境光有影响。

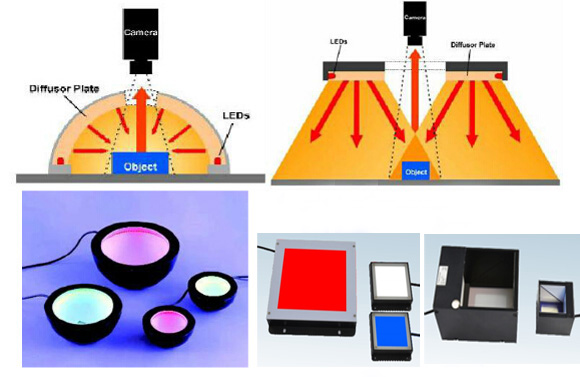

机器视觉光源漫射明视场应用案例图
四、漫射同轴(完全明视场)
  1、机器视觉光源类型:漫射箱
  2、要求: • 灯靠近物体;
            • 灯的尺寸大;
            • 环境光影响小;
            • 由于有分光片,到达相机的光线少;
  3、什么时候用:反光;平的/有纹理;有角度的表面。

简而言之,明视场是用直射光来观察对象物整体(散乱光呈黒色) ;而暗视场是用散乱光束来观察对象物整体(直射光呈白色) 。

本文由专业机器视觉制造商普密斯POMEAS光学整理提供,欢迎阅读:http://www.pomeas.cn/dgweb_content-554493.html
